Descripción
Serie YEGB (Alto Tonelaje):
Diseñados para capacidades de 140 a 1100 toneladas.
Simple acción con retorno por gravedad.
Características Técnicas Comunes (Diseño Yale Chro-Mo)
Independientemente de la serie, estos cilindros comparten especificaciones de alta calidad:
• Material: Cuerpo y pistón fabricados en acero al cromo-molibdeno sólido tratado térmicamente.
• Protección: Pistones con cromado duro para protección contra daños mecánicos y corrosión.
• Guías: Doble rodamiento de bronce en el émbolo para minimizar la fricción bajo cargas excéntricas.
• Conexión: Puerto de aceite estándar de 3/8 NPT.

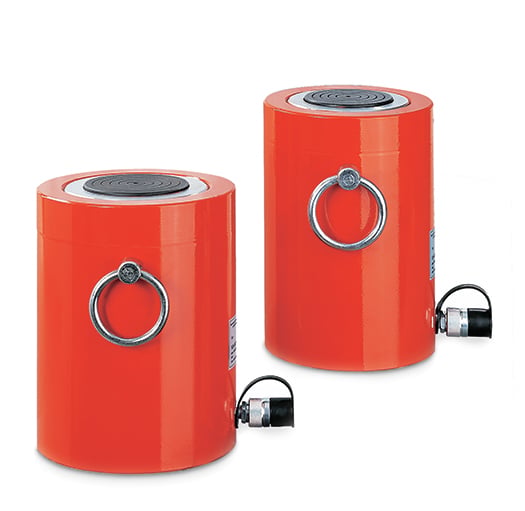

Serie Yale YEGB (Simple Acción – Retorno por Gravedad)
Esta serie es la solución económica y robusta para elevación pesada donde el retorno del pistón se realiza por el propio peso de la carga o gravedad.
|
Modelo
|
Capacidad Máx. (t / kN)
|
Carrera (mm)
|
Altura Cerrada (mm)
|
Diámetro Exterior (mm)
|
Vol. Aceite Máx. (cm³)
|
Peso (kg)
|
|---|---|---|---|---|---|---|
|
YEGB-140/50
|
140 / 1407
|
50
|
160
|
210
|
1005
|
43
|
|
YEGB-140/150
|
140 / 1407
|
150
|
274
|
210
|
3016
|
74
|
|
YEGB-140/300
|
140 / 1407
|
300
|
430
|
210
|
6032
|
116
|
|
YEGB-220/50
|
220 / 2200
|
50
|
180
|
260
|
1571
|
75
|
|
YEGB-220/150
|
220 / 2200
|
150
|
291
|
260
|
4712
|
120
|
|
YEGB-220/300
|
220 / 2200
|
300
|
451
|
260
|
9425
|
187
|
|
YEGB-310/50
|
310 / 3036
|
50
|
193
|
305
|
2169
|
110
|
|
YEGB-310/150
|
310 / 3036
|
150
|
309
|
305
|
6506
|
176
|
|
YEGB-310/300
|
310 / 3036
|
300
|
469
|
305
|
13012
|
267
|
|
YEGB-410/50
|
410 / 4008
|
50
|
215
|
350
|
2863
|
161
|
|
YEGB-410/150
|
410 / 4008
|
150
|
325
|
350
|
8588
|
244
|
|
YEGB-410/300
|
410 / 4008
|
300
|
485
|
350
|
17177
|
364
|
|
YEGB-520/50
|
520 / 5114
|
50
|
225
|
400
|
3653
|
221
|
|
YEGB-520/150
|
520 / 5114
|
150
|
335
|
400
|
10959
|
329
|
|
YEGB-520/300
|
520 / 5114
|
300
|
495
|
400
|
21918
|
486
|
|
YEGB-610/50
|
610 / 5987
|
50
|
236
|
430
|
4276
|
268
|
|
YEGB-610/150
|
610 / 5987
|
150
|
346
|
430
|
12829
|
393
|
|
YEGB-610/300
|
610 / 5987
|
300
|
506
|
430
|
25659
|
574
|
|
YEGB-830/50
|
830 / 8149
|
50
|
263
|
505
|
5821
|
411
|
|
YEGB-830/150
|
830 / 8149
|
150
|
373
|
505
|
17462
|
583
|
|
YEGB-830/300
|
830 / 8149
|
300
|
533
|
505
|
34925
|
834
|
|
YEGB-1100/50
|
1085 / 10644
|
50
|
292
|
570
|
7603
|
582
|
|
YEGB-1100/150
|
1085 / 10644
|
150
|
402
|
570
|
22808
|
801
|
|
YEGB-1100/300
|
1085 / 10644
|
300
|
573
|
570
|
45616
|
1142
|
Características Técnicas
Para acompañar estas tablas, puedes destacar las siguientes diferencias y similitudes basadas en la documentación:
• Retorno:Retorno por gravedad. Más simple y económico, ideal cuando la carga ayuda a retraer el pistón.
• Construcción: Ambas series cuentan con un pistón cromado duro para protección contra la corrosión y el desgaste, y bandas de guía generosas para soportar mejor las cargas y asegurar un guiado robusto,.
• Seguridad: Incluyen un orificio de rebose que actúa como tope final del pistón para evitar la sobre-extensión,.
• Equipamiento: Todos los modelos de estas series (desde 140t) vienen equipados de serie con cáncamos de elevación (lifting rings) para facilitar su transporte mediante grúas debido a su gran peso,.
• Accesorio Recomendado: Se recomienda el uso de silletas basculantes (Tilt Saddles) Serie AYB si existe riesgo de que la carga no esté perfectamente paralela, ya que ayudan a minimizar la fricción interna por carga excéntrica
