Descripción

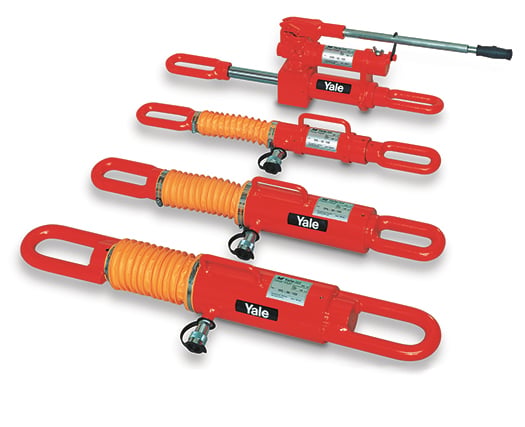

Serie YPL (Cilindros de Tracción).
A diferencia de los cilindros convencionales que empujan, estos cilindros están diseñados para generar fuerza de tracción. En su posición neutra están completamente extendidos; al aplicar presión hidráulica, los eslabones forjados se juntan, tirando de la carga.
Tabla de Especificaciones Técnicas – Serie Yale YPL
|
Modelo
|
Capacidad Máx. (t / kN)
|
Carrera (mm)
|
Área Efectiva (cm²)
|
Volumen Aceite Máx. (cm³)
|
Longitud entre eslabones (mm)
|
Peso (kg)
|
|---|---|---|---|---|---|---|
|
YPL-10/150
|
10 / 100
|
150
|
14,2
|
213
|
750
|
9
|
|
YPL-20/150
|
20 / 200
|
150
|
30,6
|
459
|
795
|
22
|
|
YPL-30/150
|
30 / 300
|
150
|
42,6
|
639
|
875
|
29
|
|
YPL-51/150
|
51 / 510
|
150
|
74,6
|
1120
|
955
|
59
|
|
YPPS-10/150*
|
10 / 100
|
150
|
14,2
|
213
|
750
|
19
|
*Nota: El modelo YPPS-10/150 es una versión especial que incluye una bomba manual integrada.
Características Destacadas
• Funcionamiento de Tracción: En posición neutra (sin presión), el cilindro está completamente extendido. Al presurizarse, los eslabones se contraen para generar la fuerza de tracción. Un resorte de retorno interno vuelve a extender el pistón cuando se libera la presión.
• Aplicaciones: Ideales para la construcción naval, construcción de recipientes pesados, ingeniería civil y aplicaciones de reparación general donde se necesita juntar o tensar elementos pesados.
• Construcción Robusta: Fabricados con el diseño Yale ChroMo (acero al cromo-molibdeno) tratado térmicamente. El pistón tiene un acabado de cromo duro para resistir el desgaste y la corrosión.
• Eslabones Forjados: Equipados con eslabones de tracción forjados y reemplazables para asegurar un agarre seguro.
• Equipamiento: Incluyen asa de transporte, protección del pistón, puerto de aceite roscado 3/8 NPT y se entregan con el medio acoplador hembra modelo CFY-1.
• Versatilidad de Posición: Pueden operar en todas las posiciones (excepto el modelo YPPS que tiene bomba integrada)
