Descripción
Serie YEHB (Alto Tonelaje):
◦ Diseñados para capacidades de 140 a 1100 toneladas.
Características Técnicas Comunes (Diseño Yale Chro-Mo)
Independientemente de la serie, estos cilindros comparten especificaciones de alta calidad:
• Material: Cuerpo y pistón fabricados en acero al cromo-molibdeno sólido tratado térmicamente.
• Protección: Pistones con cromado duro para protección contra daños mecánicos y corrosión.
• Guías: Doble rodamiento de bronce en el émbolo para minimizar la fricción bajo cargas excéntricas.
• Conexión: Puerto de aceite estándar de 3/8 NPT.

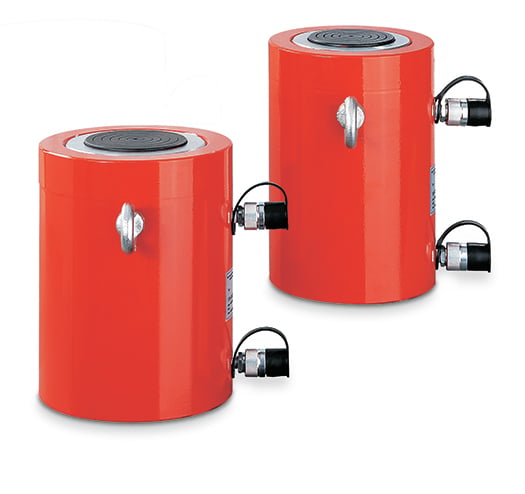

Serie Yale YEHB (Doble Acción – Retorno Hidráulico)
Esta serie permite un control total tanto en el avance como en el retroceso. Es ideal cuando se necesita una retracción rápida del pistón (incluso con mangueras largas) o para ciclos de trabajo más intensos.
|
Modelo
|
Capacidad Máx. (t / kN)
|
Carrera (mm)
|
Altura Cerrada (mm)
|
Diámetro Exterior (mm)
|
Vol. Aceite Máx. (cm³)
|
Peso (kg)
|
|---|---|---|---|---|---|---|
|
YEHB-140/50
|
140 / 1407
|
50
|
213
|
210
|
1005
|
53
|
|
YEHB-140/150
|
140 / 1407
|
150
|
318
|
210
|
3016
|
74
|
|
YEHB-140/300
|
140 / 1407
|
300
|
478
|
210
|
6032
|
104
|
|
YEHB-220/50
|
220 / 2199
|
50
|
233
|
260
|
1571
|
90
|
|
YEHB-220/150
|
220 / 2199
|
150
|
333
|
260
|
4712
|
120
|
|
YEHB-220/300
|
220 / 2199
|
300
|
498
|
260
|
9425
|
169
|
|
YEHB-310/50
|
310 / 3036
|
50
|
251
|
305
|
2169
|
137
|
|
YEHB-310/150
|
310 / 3036
|
150
|
357
|
305
|
6506
|
189
|
|
YEHB-310/300
|
310 / 3036
|
300
|
512
|
305
|
13012
|
263
|
|
YEHB-410/50
|
410 / 4008
|
50
|
275
|
350
|
2863
|
197
|
|
YEHB-410/150
|
410 / 4008
|
150
|
382
|
350
|
8588
|
262
|
|
YEHB-410/300
|
410 / 4008
|
300
|
538
|
350
|
17177
|
357
|
|
YEHB-520/50
|
520 / 5114
|
50
|
305
|
400
|
3653
|
197
|
|
YEHB-520/150
|
520 / 5114
|
150
|
410
|
400
|
10959
|
262
|
|
YEHB-520/300
|
520 / 5114
|
300
|
566
|
400
|
21918
|
357
|
|
YEHB-610/50
|
610 / 5987
|
50
|
315
|
430
|
4276
|
342
|
|
YEHB-610/150
|
610 / 5987
|
150
|
420
|
430
|
12829
|
440
|
|
YEHB-610/300
|
610 / 5987
|
300
|
576
|
430
|
25659
|
583
|
|
YEHB-830/50
|
830 / 8149
|
50
|
335
|
505
|
5821
|
504
|
|
YEHB-830/150
|
830 / 8149
|
150
|
446
|
505
|
17462
|
649
|
|
YEHB-830/300
|
830 / 8149
|
300
|
606
|
505
|
34925
|
858
|
|
YEHB-1100/50
|
1100 / 10644
|
50
|
365
|
570
|
7603
|
696
|
|
YEHB-1100/150
|
1100 / 10644
|
150
|
476
|
570
|
22808
|
869
|
|
YEHB-1100/300
|
1100 / 10644
|
300
|
636
|
570
|
45616
|
1116
|
Características Técnicas
• Retorno: Retorno hidráulico (doble acción). Garantiza una retracción rápida y controlada, fundamental en trabajos de ciclos rápidos o cuando se usan mangueras hidráulicas muy largas,.
• Construcción: Ambas series cuentan con un pistón cromado duro para protección contra la corrosión y el desgaste, y bandas de guía generosas para soportar mejor las cargas y asegurar un guiado robusto,.
• Seguridad: Incluyen un orificio de rebose que actúa como tope final del pistón para evitar la sobre-extensión,.
• Equipamiento: Todos los modelos de estas series (desde 140t) vienen equipados de serie con cáncamos de elevación (lifting rings) para facilitar su transporte mediante grúas debido a su gran peso,.
• Accesorio Recomendado: Se recomienda el uso de silletas basculantes (Tilt Saddles) Serie AYB si existe riesgo de que la carga no esté perfectamente paralela, ya que ayudan a minimizar la fricción interna por carga excéntrica.
